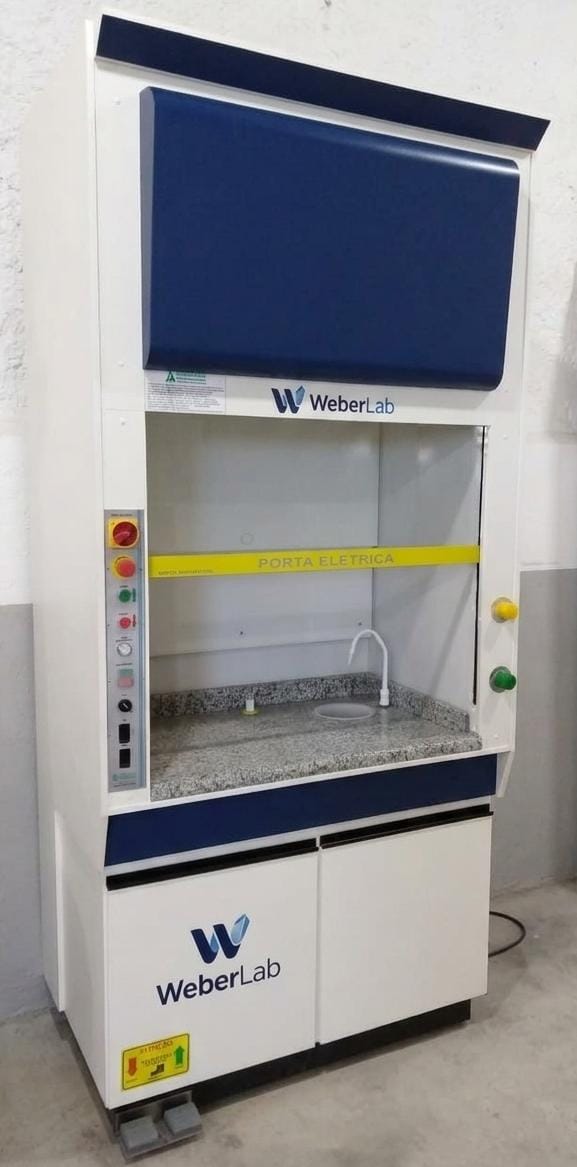

Capela de exaustão industrial
Dimensões: largura x profundidade x altura, 120 x 80 x 150 cm.
- Material estrutural do box: Parede dupla em compensado multilaminado naval 15 mm com nove laminas, lixado, calibrados e imunizados contra cupins, bactérias e fungos, revestido externo em laminado melamínico texturizado de alta resistência cor ovo L-108, interno em cerâmica construída com tecnologia alemã (resistente a ácidos, solventes, orgânicos e chamas), cor branco liso semi brilho, rejunte com massa anticorrosiva (epóxi). Dimensão útil interna 100 x 65 x 130 cm
- Tampo em granito polido cinza Corumbá 20 mm de espessura, núcleo em compensado naval, borda frontal de retenção de líquidos arredondado 90º, junção entre tampo e cerâmica rejuntado com massa anticorrosiva (epóxi).
- Trilhos da porta frontal com “escova de vedação autoadesiva” com cerdas macias para isolamento de atrito entre o vidro e trilho para suave deslocamento, de forma a evitar a passagem de luz, correntes de ar, poeira ou outros tipos de contaminantes que possam vir do exterior para o interior através de frestas existentes.
- Porta frontal em vidro temperado de segurança 06 mm incolor (opcional em acrílico), abertura vertical através de contra pesos, deslocamento por meios de roldanas em nylon, rolamento interno blindado, suportado por cabos de aço revestido em PVC, permitindo parada em qualquer nível de abertura com mínimo de esforço.
- SISTEMA ELÉTRICO: Está de acordo com as normas NBR-5410 / NR-12
Tensão de força e comando: 220 v.c.a.
01-Contator 9A para manobra do motor do exaustor
01-Relê térmico para proteção do motor do exaustor
Bornes para ligação entre potência / comando / cargas, de acordo com esquema elétrico.
- Painel frontal vertical isolado e independente para comandos e tomadas elétricas contra risco de explosão:
01-Chave comutadora trifásica 32A com dispositivo para cadeado (Geral) NR-12
01-Botão de emergência NR-12.
01-Botão duplo Liga / desliga VD / VM para acionamento do motor trifásico 220Vca.
01-Sinalizador luminoso bicolor (VD – exaustor ligado / VM – sobrecarga)
01-Seletora liga / desliga para acionamento da luminária.
02-Tomadas elétricas 20A 250 V, 2P + T, tensão 110 ou 220 V NBR-14136.
- Luminária isolada: Calha construída em fibra de vidro com acabamento interno em gel resistente a temperatura e vapores ácido, vedação entre calha e capela em borracha, visor em vidro incolor temperado de segurança 06 mm espessura, lâmpada tubular LED 600 lumens bivolts.
- 01 Bojo em PEAD 15 x 10 cm.
- 01 Válvula para água fria com nuca fixa angular e bico escalonado, construída em latão com revestimento em pintura epóxi branco, acionamento comando a distância, DIN 12920.
- Painel superior fixo para acabamento frontal da capela construído em MDF.
- Boné superior para reforço do painel e deixar o equipamento com design moderno.
- 01 Exaustor EA-200 tipo centrífugo composto de caracol em fiberglass com saídas ø 200 mm e ventoinha em polipropileno estática e dinamicamente balanceada, motor elétrico monofásico blindado alto rendimento IP56 110/220 V 0,5 CV 4 pólos, Frequência 60 Hz / Grau de Proteção conforme IEC 60034-5 e ABNT NBR 60529 / Isolamento 130 °C (classe “B”) / Carcaças normalizadas conforme IEC 60072 e ABNT NBR 15632-1: 90S à 132M / Forma construtiva: B3 conforme ABNT NBR/IEC 60034-7, capacidade para manter uma velocidade facial de ar na capela a ser instalada de >= 0,5 m/s
